・最大80Wの高出力
・先代のBT50では一部不評だった降圧回路のバージョンアップ

・そして、満を持してのオリジナルストラテジによる
　温度管理（以下TC：Temperature Control）搭載

といったところが挙げられます。


2.外観等

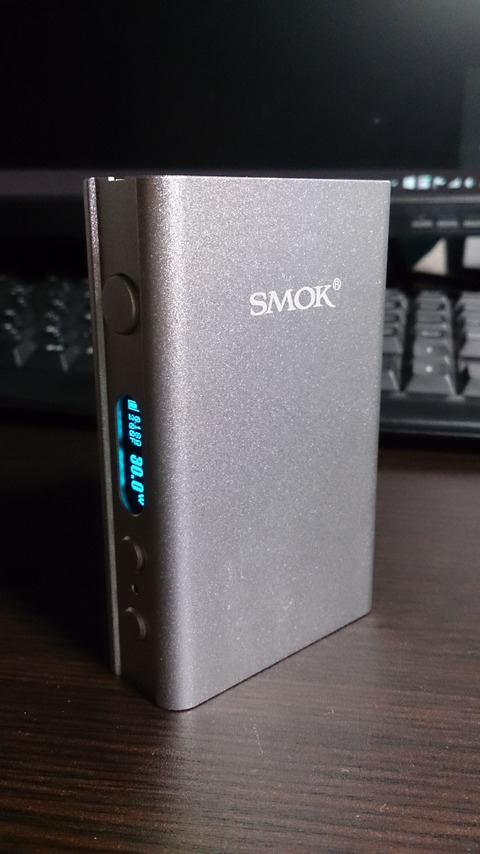

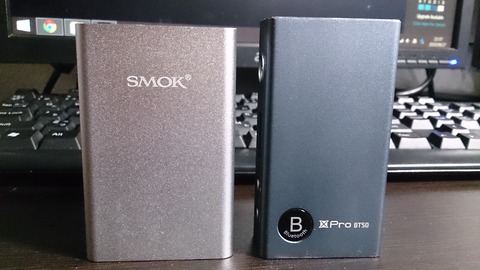

M80と、BT５０を並べてみました。




 正面から見ると、M80の方が、横に長く、高さが低いですね。

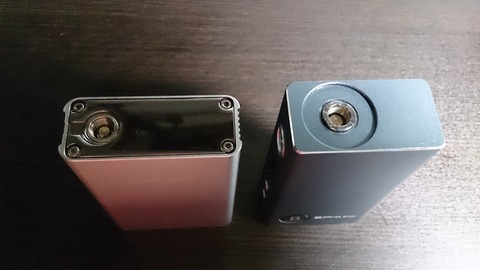

上から見ると、少し薄いのが分かります。
実物を見たことがないのですが、恐らく、M22系と同程度の厚みなのかな？と
思っております。

写真で見ると、横に長さがある分、大きく見えますが、

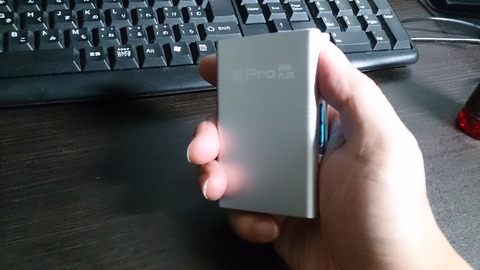

前述したとおり、高さや幅がBT50より少ないので、握ってみると、
あまり大きさは感じつ、私としてはちょうどいい範囲かな、と思います。




ちなみに、ご覧のとおりで、天井は、M22,M50系と同様に、
天井板を、ネジで締めるタイプです。

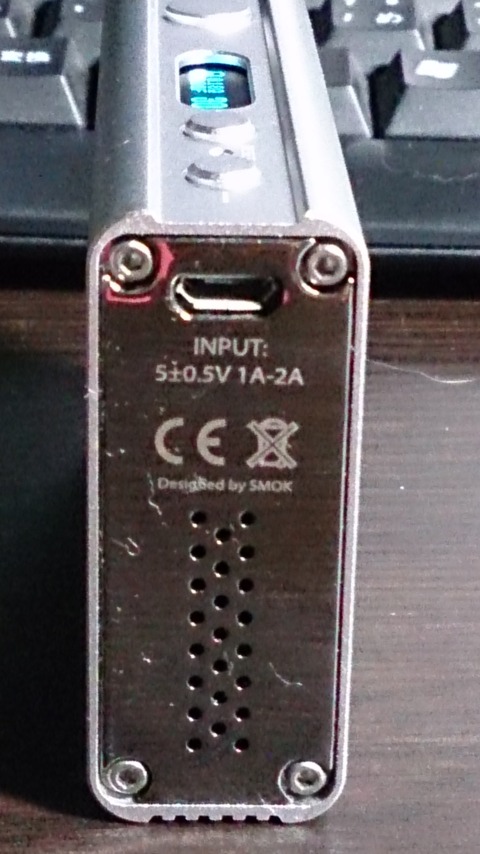

裏側には、ベントホールと充電&Firm Update用のマイクロUSB端子があります。
表記を見ると、なにげに2Aまでいけるようなので、IPAD用の2AUSBチャージャー等で、
急速充電ができるかもしれません。（当方未検証）
4400[mAh]の大容量バッテリーですので、なかなか嬉しいですね。

ちなみに、電池交換はできません。











3.コットンバーンテスト


前述したとおり、Youtubeに、海外レビュアーによるコットンバーンテストで、
「燃えたよ！」って動画はよく見かけるのですが、
DNA40なんかでやっているような、何degFの時どうだったか、みたいな結果は0.18[ohm]でした。すこしオフセットしていますね。


少なくとも、DNA40やKangxinのKXシリーズよりは、
誤差が大きいということになります。







と、いったところで、
M80は900[degF]まで目標温度を設定することが出来ますが、
コレ以上は何の意味もないと判断し、やめました。


以上のコットンバーンのテストリザルトが、こちらです。



【M80 コットンバーンテスト 結果】


 ご覧のとおりで、最小設定値である、200Fの設定ですら、うっすら焦げてます。

ちなみに、以前記事にした、Kangxin製のVF Cloneの結果はこちらとこちら。




Twitterで めがねハードコアさんも言っていましたが…
SMOKは、温度を管理する気があるんでしょうか？

200Fと250Fと、300F以降で、いずれも焦げているながらも、
焦げ具合が若干異なることから、
一応、設定温度に応じて出力を調整しようとする意思はありそうですね。

ただ、けっきょく最小設定でも焦げちゃってるから、この時点では、
温度を、管理/制御/フィードバックする意思は…無さそうかなと思います。













4.[MOD Analysys]TC時の出力波形

まずは、こちらを見ていただきましょう。
前述したコットンバーンテストにおける、目標温度300F時の波形です。

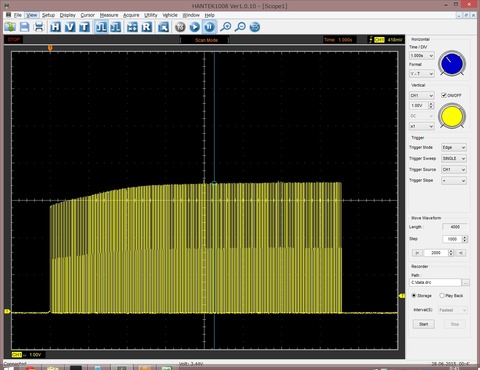

【目標温度300F 出力30W　コットンバーン】



当Blogを読んでくださっている方には、気づいた方も

いらっしゃると思いますが、TC時、M80はPWM制御をしています。


KangxinのTCの波形と比べると一目瞭然で、
まったく出力調整の方法が違うことがわかります。


では、今度は、TCを行っている状態で、
息を吹きかけてみましょう。

ちなみに、VF Cloneのときは、息がかかって温度が低下したことを
MODが検知し、自動的に出力調整してました。

参考に、その時の波形はこちら。

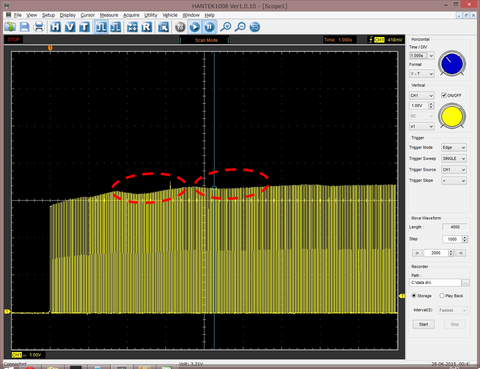

【目標温度300F 出力30W　息吹きかけ】


「あ、なんだ！コイルの温度に応じてフィードバックしてるじゃん！」と

思われるかもしれませんが、残念ながら、それはおそらく違います。


息を吹きかけた時は、コイル温度は下がる傾向なので、

ここは、出力を上げる方向が、正解です。

おそらく、ここで、出力のピークに変化があったのは、

コイル温度の変化で、コイルの抵抗値自体が低くなったことによって、

MODの出力電圧の降下が発生したのだとおもいます。

つまり、コイルの温度変化に応じて、
成り行きで出力が変わったにすぎません。

すなわち、M80は、Temperature Control、
温度管理をうたっていますが…

実際には、フィードバック制御はしておらず、
温度を管理をしていないといえます。（キッパリ）




「でも、一応温度の設定に応じて、コットンの焦げ具合が変わってるじゃん！
だから、何もしてないなんてことはないでしょ！」と思うかもしれません。

そう、一応、制御はしています。
ただし、実際に行っている制御は、制御の世界では、オープン制御と呼ばれる制御方法だと思います。











5.[MOD Analysys]VW時の出力波形









6.考察 ～"な～んでそんな構成なの？"という問いに対するrujiAの妄想～


※：BT50は、約3[V]以下に電圧を降圧することが出来ない構造になっていました。
